最近幾天，有比較多用戶來電咨詢“插入式超聲波流量計該怎么安裝”，關于插入式超聲波流量計的安裝方式，不同的管徑有不同的安裝方式。今天，蘇州三泰測控技術小哥主要來為大家介紹插入式超聲波流量計的傳感器的安裝方式！

插入式傳感器的安裝方式主要有以下2種：

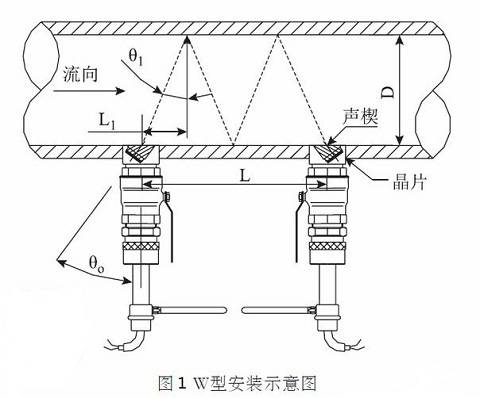

（1）W型安裝方式（見圖1）適用于DN50~300mm的管道，采用該方式可以延長聲路的長度，提高測量精度。

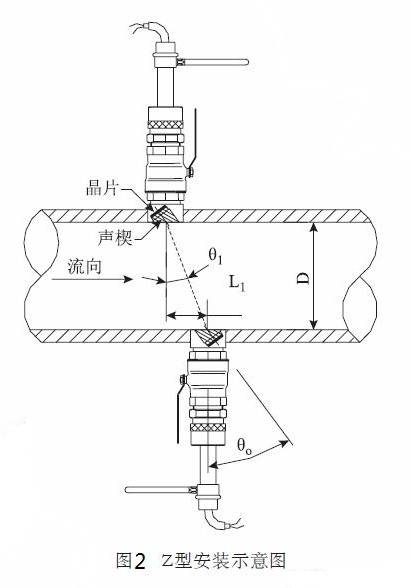

（2）Z型安裝方式（見圖2）適用于DN300mm以上的大口徑管道，兩傳感器之間為直線傳播路徑，信號損失最少，對流體的穩定性要求較W型要高。

在大家常用的安裝方法中，還包含一種安裝方法“V”型法，但是實際上受插入式超聲波流量計的傳感器的結構限制，DN50~DN300的管道采用W型安裝方法更加合適，DN300以上的管道采用Z型安裝，能夠更加穩定有效的獲得超聲波信號。

采用合適的安裝方式，是插入式超聲波流量計得到更好的使用，同時大家工作更為順利進行前提，超聲波流量計的安裝也需要注意一些現場的實際情況，實時進行調整！以上是蘇州三泰測控技術有限公司技術小哥總結的插入式超聲波流量計的安裝方式，還有問題的可以撥打我公司咨詢熱線，由我們高級技術顧問為大家答疑解惑！
