超聲波流量計分類比較多，插入式超聲波流量計是其中的一種。由于插入式超聲波流量計的特殊的安裝方式，在很多工業現場得到了使用，不需要停水破管安裝，并且價格也不會像普通管段式流量計那樣隨著口徑的增加而上漲。插入式超聲波流量計的換能器是插入管道內壁安裝的，超聲波信號是直接過水傳播的，不通過管壁和內襯反射，因此結果不受管壁和內襯影響。

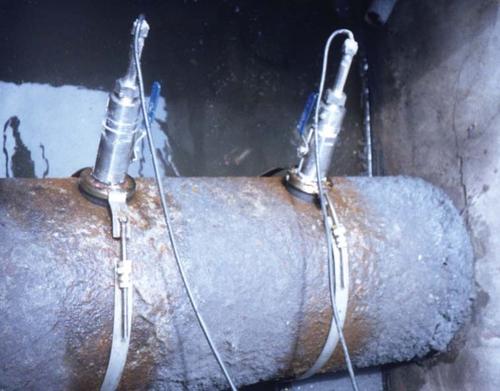

插入式超聲波流量計安裝現場

由于以上特殊的性質，一般插入式超聲波流量計的測量結果是不受水溫的變價影響的，因此不需要進行溫度補償，避免了別的超聲波流量儀表會需要進行溫度不補償帶來的不確定性。由我公司生產的插入式超聲波流量計安裝空間小，作業面比較窄，特別適合在城市水管網中使用。一般安裝時注意以下問題，能夠保證插入式超聲波流量計的作用能夠最大化發揮，測量數據精確，以下是插入式超聲波流量計的安裝注意事項：

1、被測流體狀態

被測流體狀態能夠影響儀表的正常發揮，需要滿足廠家規定的被測流體的最低流速，插入式超聲波流量計的流速范圍在0~15m/s，但是這僅僅是可測范圍，因為從流層到紊流層儀表的系數會有比較大的變化，因此流體狀態是非常重要的。

2、直管段長度

插入式超聲波流量計需要滿足直管段前10D被測管段內徑，后5D直管段，保證儀表可以正常工作，保證超聲波信號的強弱。但是這個要求的前提是10D是非泵出口、非未全開閥門。

_{插入式超聲波流量計安裝現場}

3、管道條件

插入式超聲波流量計在安裝前需要清除被測管徑的內壁情況，管道內壁如果有嚴重的結構、銹蝕情況，會影響超聲波信號的傳播，同時還不好確定管道內徑的確定尺寸。管道內徑尺寸變化引起流量體積變化，選擇無結垢、無銹蝕管段作為測量點，是保證儀表測量精度的重要條件。

4、安裝位置

插入式超聲波流量計的安裝位置一般在水平或者是傾斜或者是垂直的管道中，垂直管道因該是流體自下而上流動的，避免出現非滿管的情況。

以上是今天為大家總結的插入式超聲波流量計的安裝注意事項，提供給大家參考，實際安裝的過程中還會有別的一些問題，遇到解決不了的可以來電咨詢我公司高級技術顧問！
