lzb系列玻璃流量計廣泛應用于化工、石油、輕工、醫藥、環保、食品及測量測試、科學研究等部門，測量單相非脈動流體（液體或氣體）的流量。同時LZB玻璃轉子流量計的組成一直是很多伙伴關心與研究的內容，了解LZB玻璃轉子流量計的結構能幫助我們更好的應用LZB玻璃轉子流量計。LZB玻璃轉子流量計的結構如圖所示：

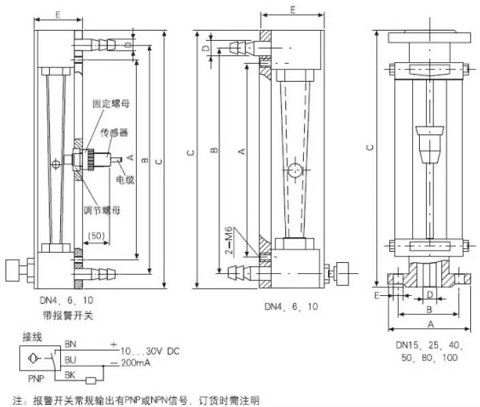

^{LZB玻璃轉子流量計產品說明圖}

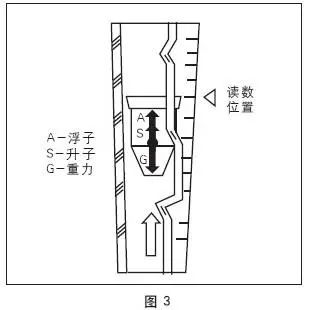

玻璃浮子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

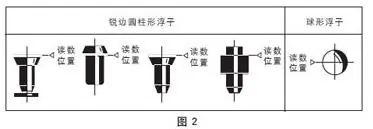

^{流量計中浮子讀數位置按圖2所示：}

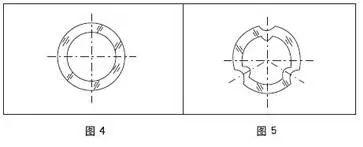

LZB/LZB-（）F玻璃浮子流量計的錐管為光滑內壁管（見圖4），通徑DN15以上的流量計，浮子通過導桿上下移動，保持穩定；LZJ/LZJ-（）F流量計錐管內壁有三條導向凸筋，使浮子保持穩定（見圖5）。通徑DN10以下的流量計采用軟管連接，配有針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

以上是LZB玻璃轉子流量計的結構，提供給大家參考，有問題的可以來電咨詢我公司高級技術顧問！
