外夾式超聲波流量計，大家都知道是直接貼合在管壁，那么大家知道都有哪幾種安裝方法嗎？今天給大家介紹一下外夾式超聲波流量計的四種安裝方式分別為V法、Z法、N法和W法。一般情況下，安裝管徑在DN15~200mm范圍內可優先選用V法，在V法測不到信號或者信號質量差時可選用Z法，管徑在DN200mm以上或測量鑄鐵管時應優先選用Z法。N法和W法是較少使用的方法，適合DN50mm以下的細管道安裝。

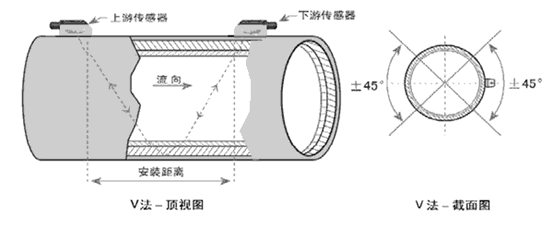

一、V法安裝

一般情況下，外夾式超聲波流量計采用V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

二、Z法安裝

當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射(稱為單聲程)，信號衰耗小。Z法安裝可測管徑范圍為100mm至6000mm。現場實際安裝時，建議200mm以上的管道都要選用Z法安裝。

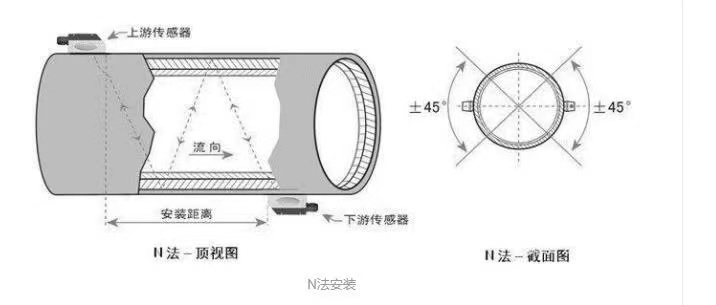

三、N法安裝

N法安裝的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中反射兩次穿過流體三次(稱為三聲程)，適于測量小管徑管道。

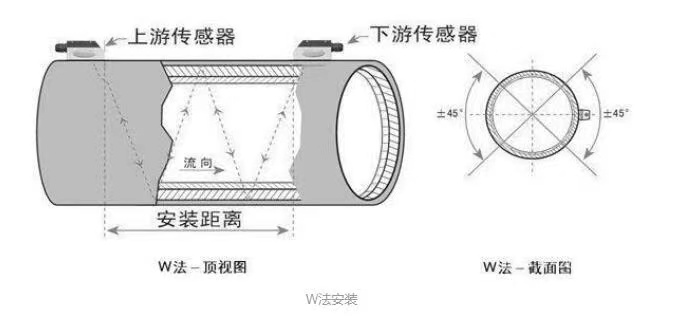

四、W法安裝

同N法安裝一樣，W法安裝也通過延長超聲波傳輸距離的辦法來提高小管徑測量精度。W法安裝適于測量50mm以下的小管。使用W法安裝時，超聲波束在管內反射三次，穿過流體四次(稱為四聲程)。
