帶遠傳磁翻板液位計

磁翻板液位計是以浮子為測量元件，磁鋼驅動磁片顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境，是應需集中控制而開發的另一種頂裝（底裝）型產品，具有現場指示清晰又能遠傳控制等優點，該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。

在線咨詢

全國熱線

189-9431-0280

產品特點

》液位計主要由主體、法蘭、浮子、顯示面板以及遠傳變送器等部件組成。
》液位計結構簡單，觀察直觀，清晰，易操作，維護量少。
》測量范圍大，口徑范圍寬，適用于石油、化工、電力、食品、制藥、紡織等工業領域的液位指示。
》可以測量腐蝕性介質的液位。
》 4-20mA的標準電流信號遠傳輸出。
》適用于低溫到高溫、真空到高壓等各種環境，是石油化工等工業部門理想的液位測量產品。

一、原理

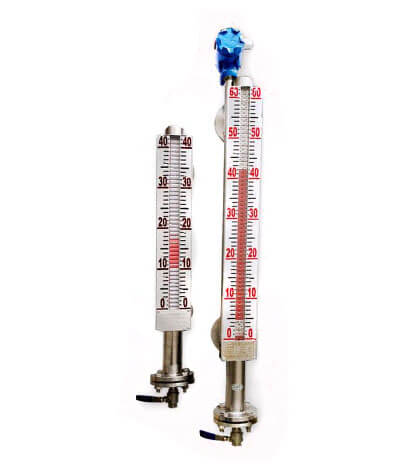

磁翻板液位計

磁翻板液位計根據浮力原理，浮子在測量筒內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅白翻柱翻轉180°，液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。在液位計的主體上安裝變送器，可以實現遠傳顯示，變送器由傳感器和轉換器兩部分組成，傳感器通過磁浮子上下移動，經磁耦合作用使導管內干簧管依次動作，獲得電阻信號變化，轉換成4-20mA的標準電流信號輸出。在液位計主體上安裝報警開關，可實現報警或聯鎖控制。

二、主要技術參數

測量范圍	200—8000mm
測量精度	±10mm
主體材質	ss304、ss316、ss316L等
浮子材質	ss304、ss316L、Ti
工作壓力	1.0 、1.6 、 2.5 、4.0Mpa
溫度范圍	-160℃—500℃
介質比重	≥0.45g/cm3
介質密度差	≥0.15g/cm3（測量界位）
介質粘度	≤0.02pa.S
連接法蘭尺寸	DN20、DN25、DN50
變送器電源	DC24V
輸出信號	二線制4—20mA DC 250Ω負載
防爆等級	Exia II CT4-T6、Exd II CT4-T6
防護等級	IP65
安裝方式	快裝、法蘭、螺紋

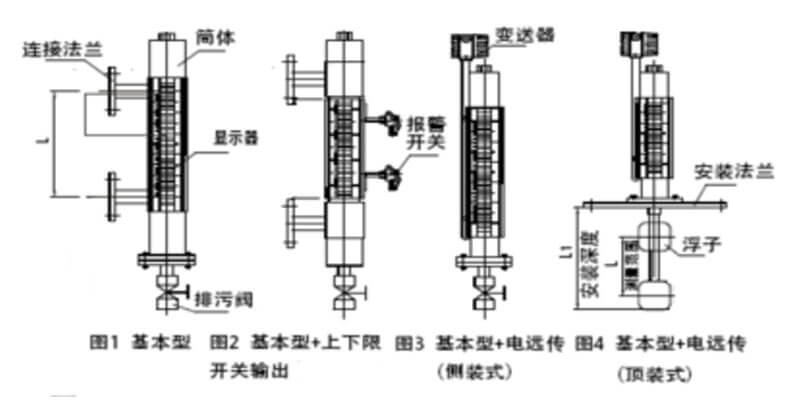

三、選型說明

U H Z 磁翻板液位計/U H Z J保溫夾套磁翻板液位計								結構特點
	1	側裝式						安裝方式
	2	頂裝式
		1	PP塑料（適用于≤0.6MPa）					主體材質
		2	SS304.SS316L
		3	不銹鋼內襯聚四氟乙烯
			1	0.6MPa				公稱壓力
			2	1.6MPa
			3	2.5MPa
			4	4.0MPa
			5	高壓型
				1	基本型			控制功能
				2	帶上下限報警開關
				3	帶報警、帶遠傳
				4	帶電遠傳（4-20mA輸出，24VDC）
					L	安裝間距（測量范圍）		測量指標
						L1	頂裝式：安裝高度（插入深度）
UHZ-	1	2	2	1	L	L1		選型舉例
